亚洲人成网站免费播放,高跟丝袜欧美一区,精品欧美aⅴ在线网站,欧美午夜精品伦理

往期文章說到，滑石粉、硅藻土、高嶺土、氣相二氧化硅等都是專用作消光劑的功能細料，它屬于無機填充型消光劑。在涂膜干燥時，它們的微小顆粒會在涂膜表面形成微粗糙面，減少光線的反射獲得消光外觀。但這類消光劑的消光效果要受到很多因素的制約。

以二氧化硅為例，它在用作消光劑時，其顆粒的孔體積、中位粒徑及粒徑分布、干膜厚度以及顆粒表面是否經(jīng)過處理等因素，都會影響到它的消光效果。

1、粒徑與消光性能的關系?

隨著粒徑的增大，消光效果變好。由于消光效果的好壞主要取決于涂膜表面的粗糙度，所以中位粒徑大的消光粉容易造成強的表面粗糙效果，消光效果也較好。

但是粒徑的大小要和涂膜的厚度相協(xié)調。若中位粒徑太小，埋在涂膜內(nèi)不能突出表面構成表面粗糙度，那么就沒有消光效果。中位粒徑太大，雖然可以構成比光波波長大得多的不平度，但易于造成表面弊病。最好是中位粒徑與涂膜的厚度相近。

表1.消光粉的不同細度應用不同行業(yè)

對于粒徑分布寬，加到涂料中，粒徑大的需變小才能達到有效的消光粒徑，而過小的粒徑就失掉了消光效果。所以消光粉的粒徑分布越窄，消光效果就越好。

2、粒徑與透明性的關系

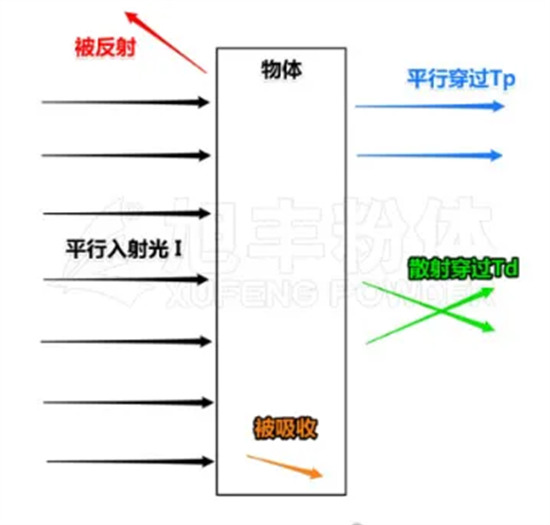

隨著中位粒徑的增大，透明性變差。這是因為，透明性是指物體透過可見光并散射較少的性質。粉料的最佳粒徑一般應為光線在空氣中波長的1/2，即0.2～0.4um。大于此值，粉料的總表面積減少，對光線的總散射能力降低，小于此值，粉料將失去對光線的散射能力。

粉料通常是不同粒徑的混合體，粒徑在0.01～50um之間。

在體系中，消光粉的粒徑越小，散射可見光越少，大量入射光線因發(fā)生繞射而透過消光粉，因此體系的透明性越好。但中位粒徑太小，發(fā)揮消光作用的粒子就越少，起不到應有的消光作用。當中位粒徑與涂膜的厚度協(xié)調的情況下，中位粒徑越大，消光粉的消光效果越好。因此在選擇消光粉時要同時考慮消光、透明與涂膜厚度的因素，通過做對比試驗選擇最符合要求的消光粉。

3、粒徑與消光性能的關系

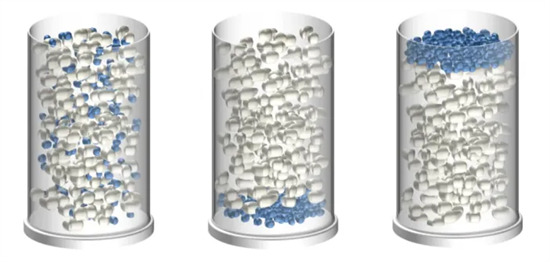

在相同的體系中，放置相同的時間，中位粒徑大的體系，粉體下沉的速率快，且容易形成硬沉淀。這是因為粒徑的平方與沉降速率成正比，因此中位粒徑越大沉降速率越快。

對于粒徑分布較窄的粉體，太細或太粗的顆粒較少，因此基本上所有顆粒的下沉速率一致，因此粉體沉淀后，上層液體較清澈。而粒徑分布較寬的粉體，太細或太粗的粉體較多，導致粒徑較大的先沉淀，粒徑小的粉體后沉淀，所以上層液體較渾濁。

4、分散方法

消光粉只有在漆膜表面形成光線漫反射，才會發(fā)生消光效果。所以盡量避免研磨，研磨會破壞消光粉的海綿狀結構，降低其消光性。

5、孔隙率

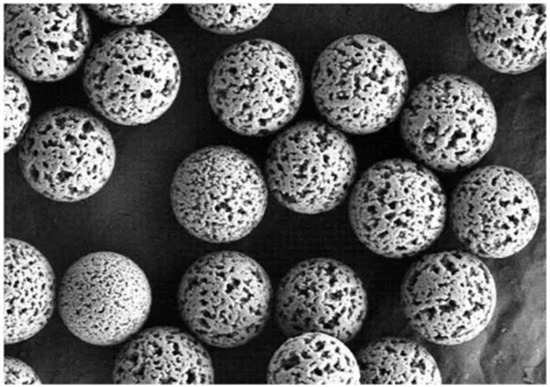

消光劑一般像小海綿一樣，內(nèi)部有很多孔隙。正由于這種顆粒物造成了消光所必須的微表面粗糙度。同粒度，氣孔率越高越可以獲得更高的消光效率。

6、消光粉表面處理

有機蠟處理的消光粉，吸油量小，易分層沉降形成軟沉淀，而且有機物處理的消光劑比相當?shù)臒o處理的消光粉的消光效率要低一些。

未處理的消光粉，吸油量大，觸變性大，不易分層沉降，但是容易產(chǎn)生硬沉淀，透明性和消光性要好于相同的蠟處理消光粉。

結 論

綜合以上因素，較大的孔體積、粒徑分布均勻并且粒徑大小和干膜厚度相匹配的二氧化硅，其消光性能較為優(yōu)良。
